总线分接器类似于电脑局域网的集线器。为了方便系统通讯总线的安装布线、线路维修和故障诊断，根据布线需要每个楼层或每个房间都可安装一个总线分接器，智能产品的通讯总线都连接到总线分接器，布线直观、方便、易于查找总线故障。总线分接器就是把从系统电源引出来的系统总线分接到各个智能产品，使系统总线的布线变得简单和易于维护。在实际的应用中，可以从总线分接器往每个房间拉一条总线，然后同一房间内相邻安装的智能产品可通过智能开关的总线扩展接口（COM2）连接即可。注：如果COM2为6P4C的传感器接口，则无法通过其扩展总线连接；另外，同一支路扩展连接的智能产品数量不宜超过3个，否则有可能导致末端产品供电不足，而且如果该支路上某产品接触不良，会影响后面产品的通讯——对于某房间安装的智能产品超过3个的情况，建议该房再装一个5口的总线分接器。如下图所示：

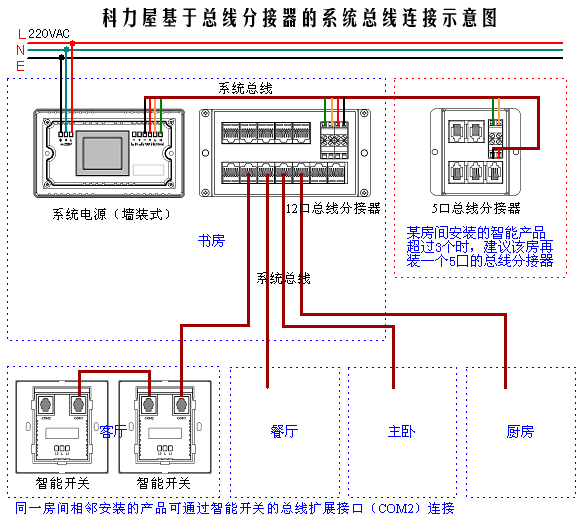

图1、科力屋智能家居系统总线连接示意图
总线分接器共有5口和12口两种型号，用户可以根据接线数量多少来选择。多楼层、安装了多电源的超级用户，还可以选择带电气隔离的12口总线分接器。
图2、12口总线分接器
图3、5口总线分接器
二、技术规格
（1）型号： CRM-FJ20/5（非电气隔离5口总线分接器）； CRM-FJ20/12（非电气隔离12口总线分接器）； CRM-FJ20/12G（电气隔离12口总线分接器）
（2）外观尺寸：86mm×86mm×19mm（5口总线分接器）；147mm×86mm×19mm（12口总线分接器）
